Датчики рівня Siemens SITRANS - як обрати правильну модель

1. Що таке вимірювання рівня і навіщо воно потрібне

Уявіть звичайний водонапірний бак на даху будівлі. Хтось має знати, скільки води в ньому залишилось, щоб вчасно вмикати насос і не допустити ні переповнення, ні порожнього бака. Тепер масштабуйте цю задачу до промислових розмірів: резервуари для нафти об'ємом тисячі кубометрів, силоси з зерном заввишки двадцять метрів, реактори з агресивними хімікатами під тиском, відстійники стічних вод з абразивним шламом. В усіх цих випадках потрібен датчик рівня - прилад, який каже системі керування: "тут зараз стільки матеріалу".

Датчики рівня вирішують кілька завдань одночасно. По-перше, це безпека - переповнення резервуара або його спустошення нижче допустимої межі може призвести до аварії. По-друге, це економія - точне знання запасів дозволяє оптимально планувати виробництво і постачання. По-третє, це автоматизація - без надійного сигналу рівня неможливо побудувати автоматичний контур керування насосом або дозатором.

2. Огляд технологій вимірювання рівня

Перш ніж заглибитись у конкретні моделі, важливо зрозуміти принципову різницю між підходами. Всі технології вимірювання рівня можна розділити на дві великі групи: безконтактні (датчик не торкається вимірюваного матеріалу) і контактні (датчик занурюється в матеріал або торкається його поверхні). Всередині кожної групи є кілька принципів роботи.

3. Таблиця вибору технології за умовами

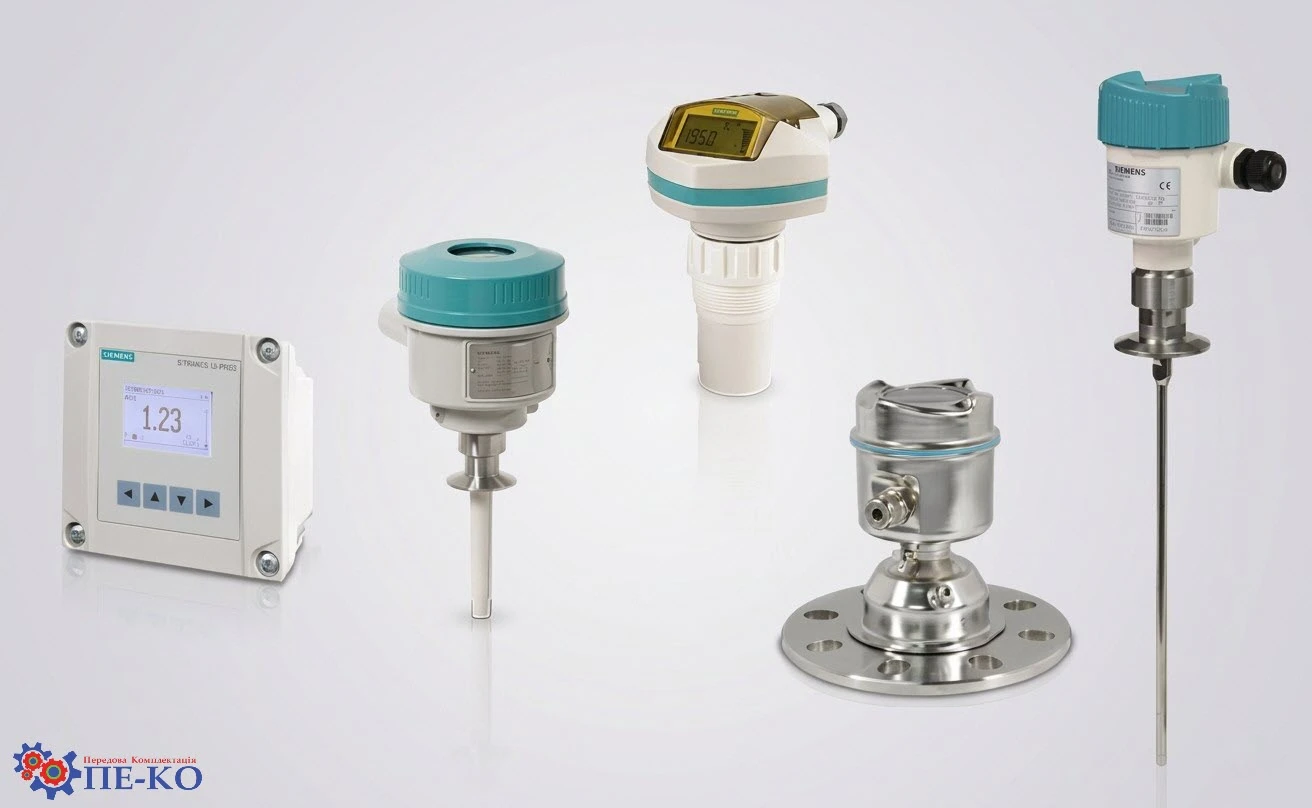

Нижче - зведена таблиця від Siemens, яка показує, яка технологія підходить для яких умов. Це ваш перший орієнтир при виборі датчика: знайдіть свою умову і подивіться, які методи позначені як переважні, а які - як умовно придатні.

Крім цієї таблиці, Siemens рекомендує дотримуватись простого правила: спочатку розглядайте безконтактні технології (ультразвук або радар), оскільки вони вимагають мінімального технічного обслуговування, не зношуються від контакту з матеріалом і найпростіше встановлюються. Якщо безконтактний метод не підходить через особливі умови - переходьте до контактних технологій.

4. Ультразвукові датчики рівня

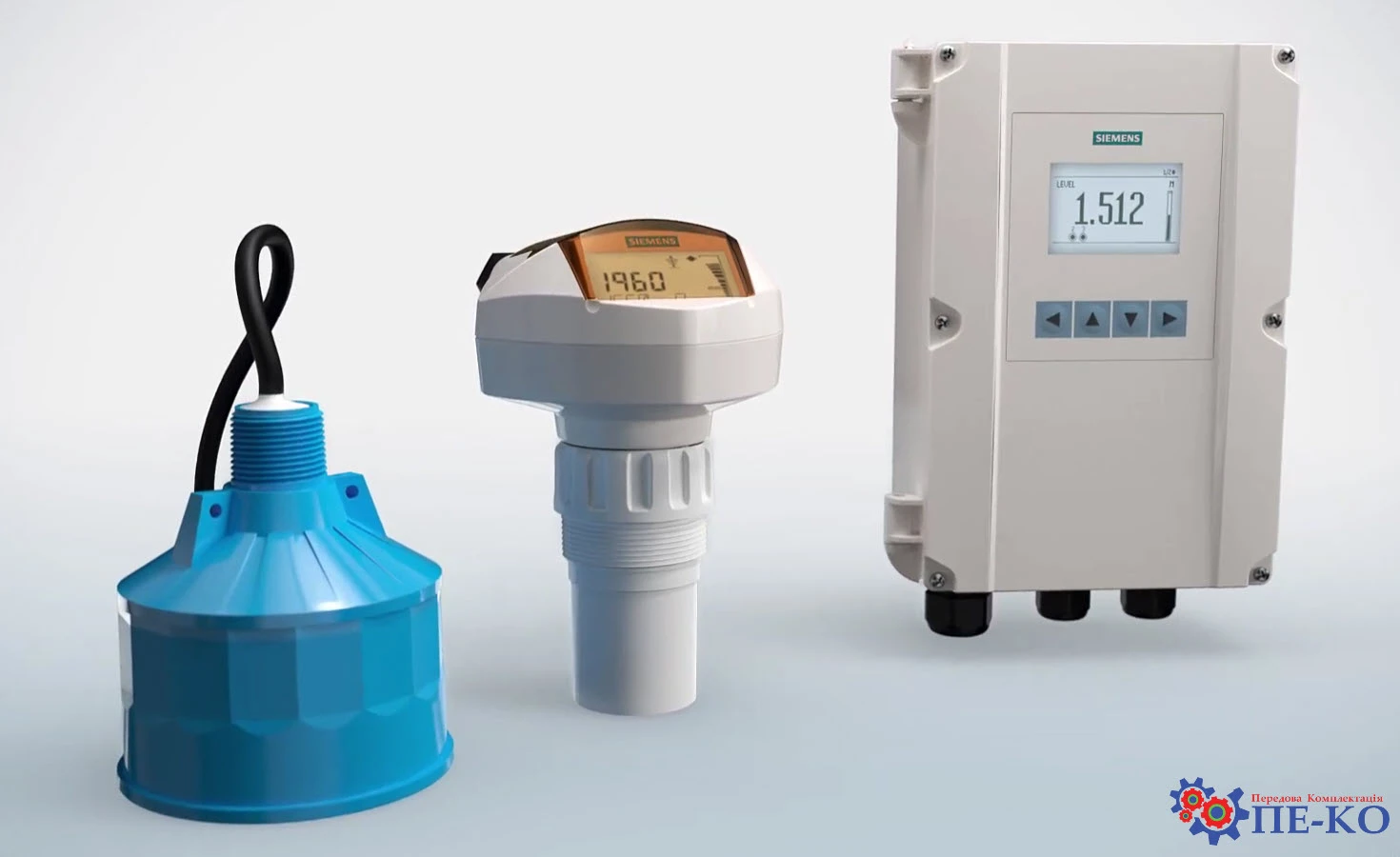

Ультразвуковий рівнемір - це, мабуть, датчик з найзрозумілішою технологією вимірювання рівня. Давач, встановлений зверху на резервуарі, посилає короткий імпульс ультразвуку (звичайно на частоті від 10 до 70 кГц - набагато вищий за поріг людського слуху). Імпульс летить вниз, відбивається від поверхні матеріалу і повертається до датчика. Час польоту туди і назад - ось і вся фізика. Знаючи швидкість звуку в повітрі та час, прилад розраховує відстань до поверхні, а отже - рівень.

Головна практична перевага ультразвуку - датчик взагалі не контактує з вимірюваним матеріалом. Він встановлюється зверху і дивиться вниз. Це означає: немає зносу від абразивного матеріалу, немає корозії від агресивних рідин, немає проблем із забрудненням датчика в'язкими середовищами. Технологія Process Intelligence від Siemens - це набір алгоритмів обробки відлуння, який відрізняє справжній сигнал від поверхні від хибних відлунь, наприклад від ребер жорсткості всередині резервуара або від хвилювання рідини.

Моделі ультразвукових датчиків Siemens

Особливої уваги заслуговує SITRANS Probe LU240 - компактний двопровідний передавач з протоколом HART 7. Його корпус з PVDF повністю залитий компаундом (IP68), що робить його стійким до хімікатів і механічних ударів. Прилад споживає дуже мало струму (достатньо 10,5 В для запуску), тому він дружній до систем на батарейному живленні і сонячних панелях - що важливо для моніторингу віддалених резервуарів.

Перетворювачі серії Echomax - це окремі зонди, які підключаються до контролерів SITRANS LUT400 або MultiRanger/HydroRanger. Такий підхід зручний, коли потрібно встановити перетворювач у важкодоступному місці, а контролер розташувати в зручній для оператора точці. Модель XRS-5 спеціально розроблена для вимірювання витрати у відкритих каналах через стандартні водозливні споруди.

5. Радарні датчики для рідин та шламів

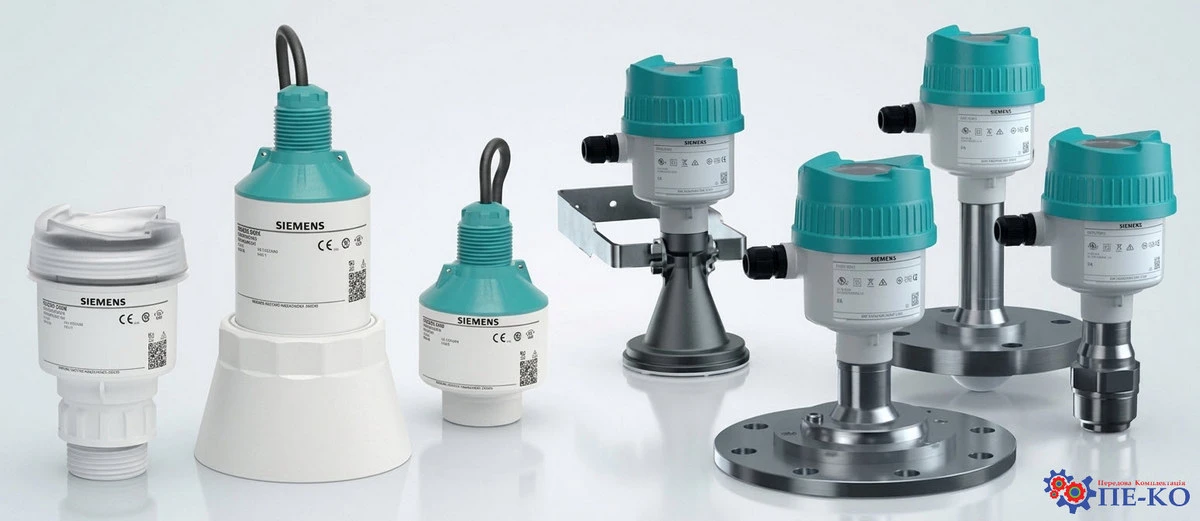

Якщо ультразвук - це перевірений ветеран, то радар - це сучасна технологія, яка поступово стає стандартом для складних застосувань. Принцип схожий: датчик посилає електромагнітні мікрохвилі (замість звуку), вони відбиваються від поверхні, час польоту вимірюється. Але мікрохвилі мають ключову перевагу - їхня швидкість не залежить від температури, тиску або складу газу/пари над рідиною. Радар "бачить" крізь шар пари, пилу і навіть легкої піни.

Siemens виробляє радарні рівнеміри з частотою 80 ГГц - це вища частота порівняно з застарілими 26 ГГц приладами. Вища частота означає коротшу довжину хвилі, а отже - точніший вузький промінь (до 4 градусів). Завдяки цьому датчик можна встановлювати навіть у вузьких патрубках і в резервуарах з численними внутрішніми конструкціями (мішалками, нагрівачами) без ризику хибних відлунь. Нульова "мертва зона" у SITRANS LR100 дозволяє вимірювати рівень аж до самого датчика - що важливо для запобігання переповненню.

6. Радарні датчики для сипучих матеріалів

Вимірювання рівня сипучих матеріалів - зерна, цементу, вугілля, пластикових гранул, борошна - це значно складніше завдання, ніж вимірювання рівня рідини. По-перше, поверхня сипучого матеріалу нерівна і може мати насип у формі конуса або воронки. По-друге, при пересипанні виникає хмара пилу, яка поглинає ультразвукові сигнали. По-третє, великі силоси можуть мати висоту 20-30 метрів, що вимагає датчиків з великою дальністю. По-четверте, гранули крупніше 25 мм слабко відбивають ультразвук.

Саме тут радарні датчики на 80 ГГц стають незамінними. Короткі електромагнітні хвилі добре проходять крізь хмару пилу і чітко відбиваються навіть від нерівної поверхні сипучого матеріалу. Вузький промінь SITRANS LR560 (4 градуси) дозволяє встановлювати датчик у стандартний патрубок практично в будь-якій точці даху силоса і отримувати надійний сигнал навіть від насипаного конусом матеріалу.

SITRANS LR560 - це флагман для вимірювання рівня сипучих матеріалів. Алгоритм Process Intelligence обробляє профіль відлуння і відрізняє сигнал від реальної поверхні від хибних відлунь, спричинених ребрами жорсткості, завантажувальними трубами або нерівностями поверхні. Графічний Quick Start Wizard (майстер швидкого запуску) дозволяє ввести в експлуатацію датчик без допомоги фахівця - навіть людина без великого досвіду з приладобудуванням впорається за кілька хвилин.

7. Направлений хвилевий радар (GWR)

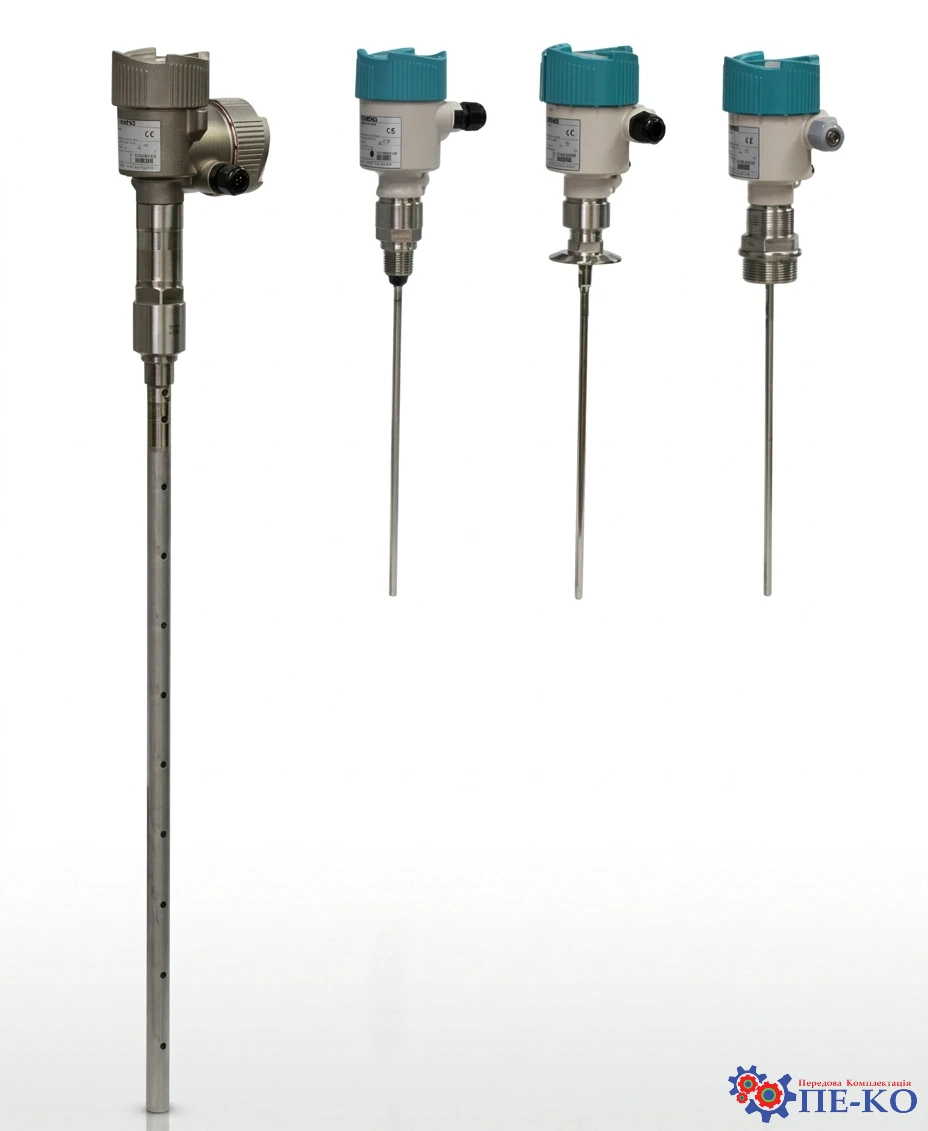

Направлений хвилевий радар, або GWR (Guided Wave Radar) - це технологія, де мікрохвилі поширюються не вільно в повітрі, а вздовж механічного зонда: кабелю, штанги або коаксіальної труби. Зонд занурюється безпосередньо в матеріал. Коли хвиля досягає межі розділу (поверхні рідини або межі двох рідин) - частина енергії відбивається назад.

Навіщо потрібен зонд, якщо є вільнопоширюваний радар? Зонд вирішує кілька специфічних проблем. По-перше, він працює в малих ємностях і вузьких трубах, де вільний радарний промінь просто не влучить у поверхню. По-друге, він дозволяє виявляти межу розділу між двома рідинами (наприклад, нафта і вода) - це неможливо для вільного радара. По-третє, він чудово вимірює матеріали з низькою діелектричною проникністю (деякі розчинники, нафтопродукти), де вільний радар дає слабкий сигнал.

Важлива перевага всієї серії SITRANS LG - здатність одночасно вимірювати рівень рідини і рівень межі розділу двох рідин за один вимір. Наприклад, у резервуарі з водою і нафтою датчик покаже і загальний рівень, і товщину шару нафти над водою. Зонди є польово-замінними і регульованими - якщо ваш процес зміниться, ви зможете замінити або вкоротити зонд, не замінюючи весь датчик.

8. Ємнісні датчики рівня

Ємнісний метод заснований на тому, що два провідники, розділені діелектриком, утворюють конденсатор. У датчику рівня одним провідником є зонд, другим - стінка металевого резервуара (або зовнішній екран для пластикових резервуарів). Матеріал між ними - це діелектрик. Коли рівень матеріалу підвищується - ємність конденсатора збільшується. Електроніка вимірює цю зміну і перетворює її на сигнал рівня.

Метод дуже добре підходить для рідин з різною провідністю, для в'язких матеріалів, що налипають на зонд (бо зміна ємності відбувається навіть при наявності шару налипання), для піни і для межі розділу між двома рідинами з різною діелектричною проникністю. Технологія Active-Shield у датчиках SITRANS LC додатково компенсує вплив налипання на зонд, забезпечуючи справжні показання рівня незалежно від стану поверхні зонда.

SITRANS LC300 - це ємнісний передавач з інверсним частотним принципом, що забезпечує роздільну здатність менше 0,5% від фактичного значення. Калібрування виконується натисканням кнопки прямо на датчику, без додаткових інструментів. Вбудований місцевий дисплей показує поточне значення і стан датчика. Датчик стійкий до налипання матеріалу та виявляє його наявність через технологію Active-Shield.

9. Точкові датчики рівня (сигналізатори)

Не завжди потрібне неперервне вимірювання рівня - іноді достатньо просто знати: "матеріал досяг цієї позначки" або "матеріал опустився нижче цієї позначки". Це завдання вирішують точкові датчики рівня, або сигналізатори. Вони видають дискретний сигнал (є/немає), а не аналоговий (4-20 мА). Їхні основні застосування - захист від переповнення, захист від "сухого ходу" насоса, резервне керування, сигналізація про критично низький рівень.

Siemens пропонує чотири основних типи точкових рівнемірів, кожен оптимізований для певних умов:

10. Гідростатичні датчики рівня

Гідростатичний метод - один з найстаріших і найпростіших. Суть: рідина тисне на дно і стінки резервуара. Чим вищий стовп рідини - тим більший тиск. Датчик тиску, встановлений у нижній частині резервуара або занурений у рідину, вимірює цей тиск. Знаючи щільність рідини, система розраховує висоту стовпа рідини - а це і є рівень.

Формула проста: P = ρ × g × h, де P - тиск, ρ - щільність рідини, g - прискорення вільного падіння, h - висота стовпа (рівень). Якщо щільність постійна, тиск прямо пропорційний рівню. Метод не залежить від форми резервуара, наявності пари, піни або мішалок над рідиною. Одне обмеження: якщо щільність рідини змінюється (наприклад, при зміні концентрації або температури), потрібна температурна компенсація або окремий вимір щільності.

Занурювані датчики SITRANS LH100 і LH300 опускаються безпосередньо в рідину на кабелі - це ідеально для глибоких криниць, свердловин, відкритих водойм і резервуарів без верхнього патрубка. Рівнемір SITRANS LH300 має керамічний сенсор з чистотою Al₂O₃ 99,6%, що забезпечує відмінну стійкість до корозії і стабільність нуля навіть при тривалому зануренні. Кабель довжиною до 1000 м дозволяє моніторити дуже глибокі свердловини.

Датчики SITRANS P320/420 і P500 встановлюються на патрубок резервуара. При необхідності вони оснащуються дистанційними мембранами (remote seals), які відокремлюють чутливий елемент від агресивної або в'язкої рідини. Завдяки цьому один і той самий електронний блок може вимірювати рівень, наприклад, концентрованої сірчаної кислоти - при правильному виборі матеріалу мембрани і заливальної рідини.

11. Вимірювання рівня за масою (вагові системи)

Іноді важлива не висота рівня, а маса матеріалу в резервуарі. Якщо ви продаєте матеріал на вагу або дозуєте його за масою - рівень у метрах вам нічого не скаже без знання щільності. Вагові системи вирішують цю проблему радикально: вони вимірюють масу безпосередньо, а рівень розраховується як похідна величина.

Принцип роботи тензодатчика простий: коли до металевого елемента прикладається сила (маса резервуара з матеріалом), він деформується. Наклеєні на нього тензорезистори змінюють свій електричний опір пропорційно деформації. Чотири тензорезистори з'єднані в міст Уітстона, і зміна балансу моста перетворюється на сигнал маси.

Siemens пропонує систему SIWAREX - це не просто датчики, а повноцінна вагова платформа, інтегрована в екосистему SIMATIC. Модулі SIWAREX встановлюються безпосередньо в шасі SIMATIC S7-1200, S7-300 або в розподілену периферію ET 200SP, що значно спрощує інтеграцію вагових функцій у загальну систему автоматизації заводу.

Тензодатчики SIWAREX WL охоплюють навантаження від 300 грамів до 500 тонн. Вони доступні у конструктивних виконаннях: балочний (shear beam), зігнутий (bending beam), S-подібний, одноточковий, компресійний (стовпчастий), кільцевий і подвійний зрізаючий. Ступінь захисту - переважно IP67/IP68, що дозволяє застосовувати їх на відкритих майданчиках і в умовах регулярного змивання водою.

12. Контролери рівня

Датчик рівня видає сигнал, але хтось має цей сигнал обробити, показати оператору і виконати керуючу дію (наприклад, увімкнути насос або відкрити клапан). Для простих автономних систем зручно використовувати спеціалізовані контролери рівня, які поєднують у собі вхід від датчика, дисплей, програмовані реле і засоби комунікації - все в одному корпусі.

SITRANS LUT400 - компактний одноточковий контролер з цифровим приймачем, що забезпечує надійну роботу навіть у шумних умовах (сильні перешкоди від насосів і мішалок). Вбудований веб-браузер (USB) дозволяє конфігурувати контролер з ноутбука або планшета. Функція daталоггера з реальним годинником (включно з урахуванням переходу на літній час) корисна для регуляторних звітів у водоканалах і екологічному моніторингу.

SITRANS LT500 - новий контролер, який стає "першим вибором" для роботи з 80 ГГц радарними датчиками. Він також приймає сигнал від будь-якого двопровідного пристрою 4-20 мА - тобто ним можна керувати існуючими ультразвуковими або гідростатичними датчиками сторонніх виробників. Quick Start Wizards із шістьма різними видами відображення спрощують початкове налаштування до кількох хвилин.

13. Покрокова інструкція: як обрати датчик рівня

Тепер, коли ми розглянули всі технології і моделі, час зібрати це у практичний алгоритм. Ось кроки, які виконує досвідчений інженер КВПіА при виборі датчика рівня.

14. Часті запитання

15. Підсумок

Вимірювання рівня - це, на перший погляд, просте завдання: скільки матеріалу в резервуарі? Але за цим "простим" питанням ховається величезне різноманіття умов, матеріалів і вимог, яке пояснює, чому Siemens пропонує одинадцять різних сімейств датчиків рівня.

Ключове правило вибору від Siemens: завжди починайте з безконтактних технологій. Ультразвук і радар не зношуються від контакту з матеріалом, вимагають мінімального обслуговування і найпростіше встановлюються. Переходьте до контактних методів (GWR, гідростатика, ємнісні) тільки тоді, коли є конкретна причина: мала ємність, низька діелектрична проникність, необхідність вимірювання межі розділу, надекстремальні умови або відкритий резервуар.

Якщо коротко узагальнити рекомендації для типових застосувань:

• Стандартний резервуар з рідиною - SITRANS LR100 (радар 80 ГГц) або SITRANS Probe LU240 (ультразвук)
• Хімічний реактор під тиском - SITRANS LR250 (радар, до 40 бар і +200 °C)
• Силос із сипучим матеріалом - SITRANS LR560 (радар, вузький промінь, до 100 м)
• Резервуар з нафтопродуктами або межа розділу - SITRANS LG250 (GWR)
• Відкритий водний резервуар або свердловина - SITRANS LH300 (занурюваний гідростатичний)
• Технологічний резервуар з агресивними рідинами - SITRANS P320/420 або P500 з дистанційними мембранами
• Харчова або фармацевтична промисловість - SITRANS LG240 (GWR, гігієнічне) або SITRANS LR250 HEA
• Силос із зерном або цементом (сигналізація) - SITRANS LPS200 (лопатевий) або SITRANS LVS (вібраційний)
• Захист насоса від сухого ходу - SITRANS LVL100/200 (вібраційний для рідин)
• Точний облік маси в бункері - SIWAREX тензодатчики з модулем WP231/WP321
• Морський або річковий моніторинг - SITRANS LR560 (нержавіючий корпус, антикорозійне виконання)
