Датчики потоку

Датчики потоку: як вони працюють та чому це важливо

Датчик потоку - це спеціальний електронний пристрій, який допомагає стежити за рухом рідини або повітря всередині труб. Уявіть, що це розумний вартовий, який постійно перевіряє, чи тече вода до двигуна для охолодження або чи не зупинилася подача мастила в верстаті. Такі датчики незамінні на виробництві, оскільки вони дозволяють уникнути аварій, захищаючи дорогі насоси від роботи "всуху" та контролюючи точне дозування речовин.

Принципи вимірювання та популярні моделі

Вимірювати потік можна різними способами, залежно від того, яка саме речовина рухається по трубі та наскільки точний результат нам потрібен. Кожен метод має свої технічні особливості та сфери застосування.

Термодинамічний (калориметричний) принцип

Це один із найпоширеніших методів. Його суть дуже проста: всередині датчика є нагрівальний елемент. Коли рідина або газ стоять на місці, тепло від датчика не зникає. Але як тільки починається рух, потік "забирає" тепло з собою, охолоджуючи пристрій. Чим швидше тече середовище, тим сильніше охолоджується датчик. Головна фішка в тому, що тут немає жодних рухомих деталей, тому ламатися просто нічому.

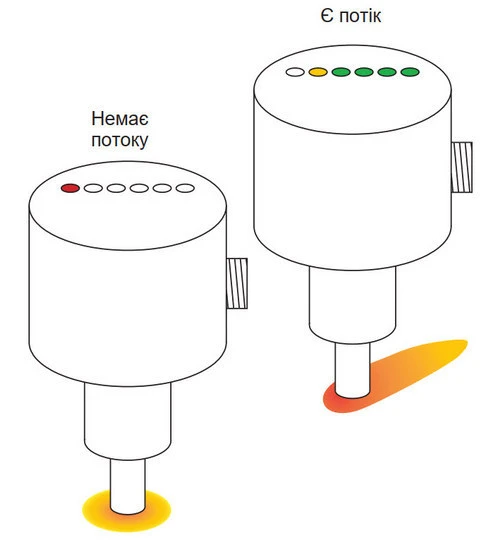

Принцип роботи термодинамічних датчиків потоку

• Компактні моделі EGE-Elektronik серій SC 440 та SN 450, які легко вкручуються прямо в трубу
• Моделі серій SA5000 та SI5000 від IFM, які ідеально підходять для надійного контролю швидкості потоку
• Занурювальні зонди EGE серій ST 400 та ST 500 для роботи у великих трубопроводах
• Повітряні датчики EGE-Elektronik серії LN 450 або LG 518 для контролю вентиляції
• Професійні рішення Endress+Hauser Flowphant T DTT31 та DTT35 для промисловості

Магнітно-індуктивний принцип

Цей метод використовує закони фізики: коли електропровідна рідина (наприклад, звичайна вода) проходить через магнітне поле датчика, створюється електрична напруга. Датчик вимірює цю напругу і миттєво перераховує її у швидкість потоку. Це дуже точний метод, який не створює ніякого опору руху води всередині труби.

• Серія SDI 852 та SDI 853, що мають вбудований дисплей для відображення точних літрів за хвилину

Мехатронічний та ультразвуковий принципи

Мехатронічні датчики використовують підпружинений поршень, який потік рідини штовхає вперед. А ультразвукові пристрої працюють як ехолот: вони посилають звукові сигнали крізь потік і за часом їхнього проходження визначають швидкість руху. Це ідеально підходить для дуже чистих процесів.

Принцип поплавка (ротаметри Siemens)

Siemens пропонує класичне та дуже міцне рішення - ротаметри SITRANS FVA250. Всередині металевої труби знаходиться конусний поплавок у вимірювальному кільці. Коли рідина тече знизу вгору, вона піднімає його. Висота підйому поплавка прямо показує швидкість потоку. Замість скляних трубок тут використовується суцільний метал, а положення поплавка передається на шкалу за допомогою магнітів. Це робить прилад надзвичайно стійким до високого тиску та температур.

Головні переваги сучасних датчиків

Чому варто обрати саме електронні датчики потоку замість старих механічних "крильчаток"? Відповідь криється у їхній витривалості та функціональності. Оскільки більшість моделей не мають деталей, що обертаються, вони не засмічуються брудом, піском або волокнами, які можуть бути у воді.

• Висока надійність через відсутність підшипників та лопатей, що можуть зламатися
• Можливість працювати з агресивними рідинами завдяки корпусам із нержавіючої сталі, титану або хастелою
• Швидка реакція на будь-які зміни швидкості руху рідини
• Наявність цифрового інтерфейсу IO-Link, що дозволяє налаштовувати пристрій з комп'ютера
• Захист від перепадів тиску та здатність працювати в умовах до 100 бар

Основні технічні характеристики

При виборі датчика для вашої системи варто звернути увагу на кілька ключових параметрів, які визначають, чи впорається прилад із завданням. Кожна модель має свій "робочий діапазон" - це межі швидкості потоку, в яких пристрій працює найбільш точно.

Більшість датчиків живляться від постійної напруги 18-30 В. Вони можуть мати різні типи виходів: дискретні (перемикачі), які просто кажуть "потік є" або "потоку немає", та аналогові (сигнал 4-20 мА), що передають точне значення швидкості. Корпуси зазвичай захищені за стандартами IP67 або IP68, що дозволяє їм працювати навіть під дощем або у дуже вологих приміщеннях. Також важливо враховувати температуру середовища: стандартні моделі витримують до 80 градусів тепла, а спеціальні версії - навіть до 160.

Переваги датчиків від провідних брендів

Вибір професійного обладнання гарантує стабільність вашого виробництва. Кожен виробник має свої унікальні особливості, які роблять їхні прилади найкращими у своєму класі.

Датчики IFM відомі своєю універсальністю та простотою налаштування. Компанія пропонує рішення як для звичайної води, так і для агресивних хімічних середовищ. Моделі IFM часто підтримують цифровий стандарт IO-Link, що дозволяє легко підключати їх до сучасних систем комп'ютерного керування та швидко змінювати налаштування без зупинки виробництва.

Бренд EGE спеціалізується на роботі в екстремальних умовах. Якщо вам потрібно контролювати потік у солоній морській воді або в оточенні їдких кислот, EGE пропонує датчики з титановим корпусом або спеціальним покриттям Hastelloy. Вони витримують великий тиск і різкі перепади температури, залишаючись точними довгі роки.

Прилади Endress-Hauser, зокрема серія Flowphant, - це вибір для підприємств з високими вимогами до гігієни. Модель DTT35 створена спеціально для харчової та фармацевтичної промисловості. Її корпус не має щілин, де могли б збиратися бактерії, що підтверджено суворими міжнародними сертифікатами EHEDG та 3-A.

Купити в Україні по безготівковому розрахунку з ПДВ датчики потоку, датчики витрати та ротаметри ви можете в нашому інтернет-магазині ПЕ-КО. Якщо ваш датчик знятий з виробництва, наші спеціалісти підберуть вам сучасний аналог або заміну
