Оптоволоконні датчики та кабелі SICK

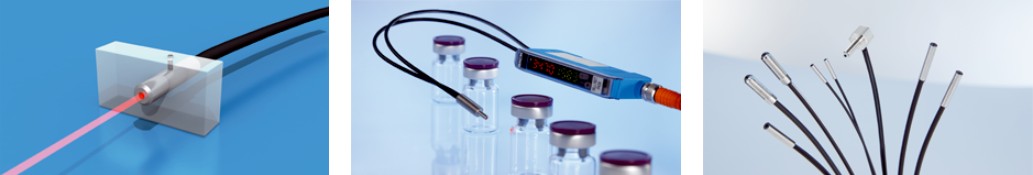

Якщо простір для встановлення датчиків вкрай обмежений або об'єкти виявлення дуже малі, волоконно-оптичні датчики є ідеальним рішенням. Якщо необхідно задовольнити суворі вимоги до діапазону чутливості, температурної стійкості, міцності матеріалу або гнучкості процесу монтажу, інтелектуальна комбінація оптоволоконних датчиків і відповідних оптоволоконних кабелів може стати ідеальним рішенням. Широкий асортимент кабелів SICK з оптичними головками не залишає бажати кращого, коли мова йде про адаптацію до конкретного застосування.

Легко вписується в найвужчі кути

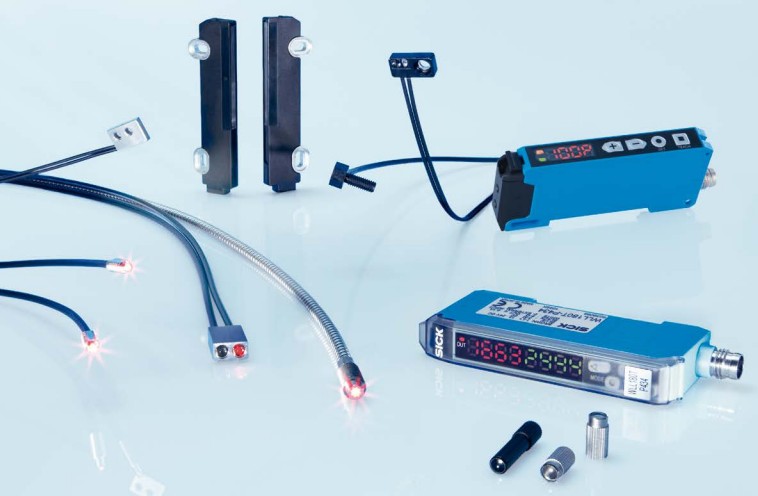

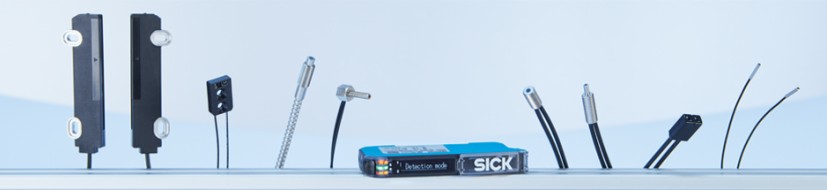

Поєднання оптоволоконного датчика і кабеля є чудовим рішенням для широкого кола застосувань. Складні завдання виявлення можуть бути вирішені в поєднанні з відповідними оптоволоконними кабелями завдяки широким можливостям налаштування оптоволоконного підсилювача. Широкий асортимент оптичних волокон від SICK задовольняє всі вимоги незалежно від того, чи є вирішальним фактором розмір, варіанти монтажу, стійкість матеріалу або придатність для спеціального застосування.

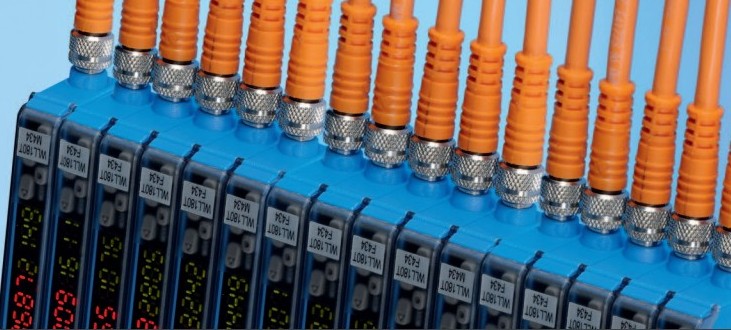

Системи шин

При використанні оптоволоконних датчиків в шинному режимі до системи шин може бути підключено до 16 пристроїв. Це створює ряд переваг.

Запобігання взаємним перешкодам. Завдяки синхронізації імпульсної картини передачі кожен оптоволоконний датчик виявляє тільки те світло, яке він сам випромінює.

Менше роботи по налаштуванню і підключенню. Налаштування параметрів можуть бути скопійовані з базового датчика на всі інші підключені датчики одним натисканням кнопки. За допомогою одного вхідного сигналу на базовому датчику можна одночасно навчати всі інші датчики. Крім того, базовий датчик подає напругу на всі інші, що призводить до економії на кабелях.

Підключення до шлюзів польової шини. Оптоволоконні датчики можуть бути підключені до шлюзу польової шини. Польова шина дозволяє вносити зміни формату або продукту з пульта управління одним натисканням кнопки. Це означає, що можна легко внести розширення і зміни в налаштування. Передача циклічних даних забезпечує швидкий доступ до всіх технологічних даних підключених датчиків. Завдяки ациклічній передачі даних ви завжди можете отримати доступ до діагностичних функцій. Наприклад, це дає можливість на ранніх стадіях виявити необхідність проведення робіт з технічного обслуговування, які потім можуть бути виконані під час запланованого простою машини.

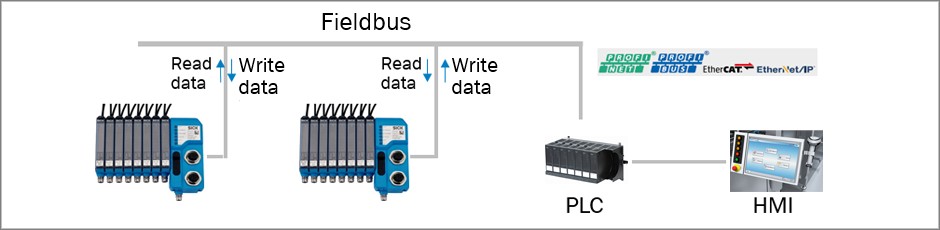

Шлюзи польової шини

За допомогою шлюзу польової шини можна об'єднати в мережу до 16 оптоволоконних датчиків (WLL180T і KTL180), а також датчиків відстані (OL1, OD Mini Pro, OD5000 в поєднанні з блоком оцінки AOD1). Всі дані датчика можуть бути зчитані і записані на датчик за допомогою шлюзу польової шини. Налаштування таким чином також можуть бути виконані і переглянуті (наприклад, в разі зміни формату або продукту), якщо датчики встановлені у важкодоступних місцях. За допомогою моніторингу даних датчика можна в будь-який момент визначити стан машини, а отже, і стан датчика, а також реалізувати діагностичні функції. Всі дані датчика передаються на кабель польової шини, що значно зменшує зусилля та витрати по прокладці кабелів.

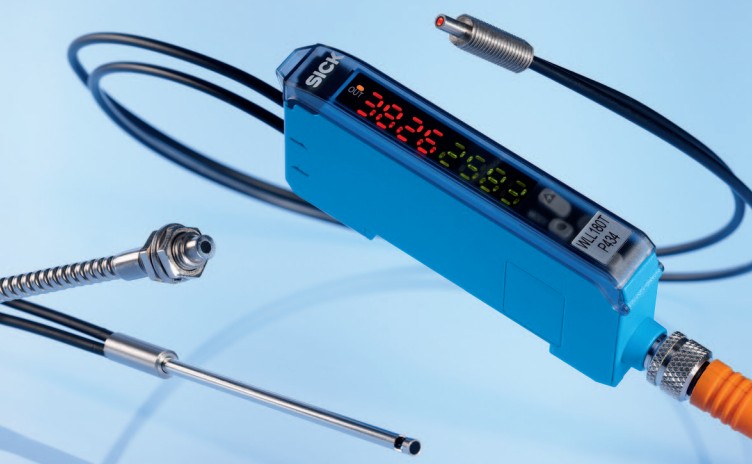

Оптоволоконні датчики WLL180T

Загальний огляд

Сімейство оптоволоконних фотоелектричних датчиків WLL180T забезпечує найшвидший у світі час відгуку - лише 16 мкс. Крім того, вони забезпечують чудову відстань виявлення до 20 м, а їх висока інтенсивність світла забезпечує надійне, потужне рішення - навіть в складних умовах навколишнього середовища, таких як пил, бризки, туман і водяні струмені. Введення в експлуатацію є простим - або через зовнішній вхід для навчання, або безпосередньо на приладі. Два чотиризначних дисплея забезпечують візуалізацію всіх етапів програмування, індикацію стану, а також цільових і фактичних значень за допомогою інтуїтивно зрозумілої структури меню. Датчики WLL180T можуть працювати як автономно, так і в шині, в залежності від вимог. У шинній конфігурації кілька датчиків об'єднані в мережу через внутрішню шину, що дозволяє копіювати налаштування одного датчика WLL180T на всі інші пристрої на шині. Перехресні наведення на оптоволоконний підсилювач запобігають захисту від перешкод в датчиках, завдяки вбудованій логіці.

Ваші переваги

• Надійне, швидке виявлення процесу, навіть в найскладніших умовах навколишнього середовища, таких як пил, бризки або туман
• Просте введення в експлуатацію та зміна продукту завдяки зовнішньому навчанню
• Перехресні перешкоди усуваються при використанні опції конфігурації шини
• Швидке, просте налаштування та регулювання завдяки інтуїтивно зрозумілому робочому меню
• Гнучке налаштування параметрів завдяки обробці сигналу з високою роздільною здатністю. Гістерезис і часові затримки можуть бути адаптовані відповідно до застосування, наприклад, при виявленні крихітних або прозорих об'єктів
• Дисплей легко зчитується, навіть в складних умовах установки

Основні параметри

• Вибір часу спрацьовування до 16 мкс
• Дальність спрацьовування до 20 м (наскрізна система); до 1 400 мм (безконтактна система)
• Сумісність з шиною з захистом від перешкод
• 2 х 4-розрядний цифровий дисплей
• Регульований гістерезис
• Поворотний екран дисплея
• Обробка сигналу з високою роздільною здатністю
• Програмовані часові затримки

Застосування

• Вимірювання рівня в пляшці
• Безпечне виявлення в обмеженому просторі, без перешкод
• Контроль наявності деталей, що подаються, в накопичувальній станції
• Рішення для виявлення та позиціонування в машинах для склеювання дроту
• Виявлення подвійного шару сонячних пластин при виробництві пластин
• Контроль якості та положення на конвеєрних стрічках
• Виявлення витоків в хімічних ємностях
• Надійне виявлення наявності напівпровідникових мікросхем на лотках

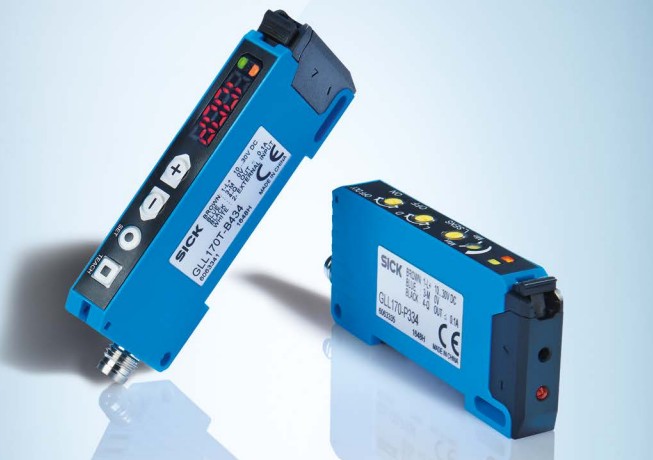

Оптоволоконні датчики GLL170

Загальний огляд

Оптоволоконний датчик GLL170 є надійним рішенням для всіх завдань виявлення в поєднанні з датчиками сімейства LL3. Завдяки своїй простій концепції роботи, датчик ідеально підходить для застосування в суворих умовах, а також там, де вирішальне значення має швидкий час реагування. Доступні різні варіанти для задоволення будь-яких вимог: GLL170 з потенціометром забезпечує швидке і просте введення в експлуатацію завдяки інтуїтивно зрозумілому управлінню. Варіант GLL170T з функцією навчання оснащений дисплеєм для прямого зворотного зв'язку з датчиком і пропонує рішення для численних застосувань завдяки широкому діапазону налаштувань. З частотою перемикання до 10 кГц цей датчик легко справляється навіть зі швидкими процесами.

Ваші переваги

• Зручне керування забезпечує швидке введення в експлуатацію
• Надійне виявлення навіть у швидких процесах
• Просте налаштування за допомогою інтуїтивно зрозумілого потенціометра або кнопки навчання
• Міцний корпус датчика дозволяє встановлювати його поза шафою керування
• Параметри датчика можуть бути легко адаптовані до різноманітних застосувань (варіант з можливістю навчання)
• Простий моніторинг параметрів процесу (варіант з можливістю навчання)
• Швидкий і простий монтаж на монтажну рейку або за допомогою кріпильних отворів на датчику
• Може комбінуватися з волокнами з широкого портфоліо SICK для формування рішень для численних застосувань

Основні характеристики

• Інтуїтивно зрозуміла концепція управління
• Швидкий час відгуку 50 мкс
• Налаштування порогу перемикання за допомогою потенціометра або навчання за допомогою кнопки або кабелю
• Ступінь захисту IP 66 для високого ступеня захисту
• Перемикання PNP/NPN (варіант з навчанням)
• 4-розрядний цифровий дисплей (варіант з можливістю навчання)
• Змінна концепція кріплення
• Доступні різні типи підключення

Застосування

• Різноманітні застосування в складних умовах навколишнього середовища, які вимагають економічного оптоволоконного датчика
• Середовища з обмеженим простором
• Середовища з високими температурами
• Технологія транспортування і монтажу
• Електроніка та сонячна енергетика
• Пакувальна та логістична промисловість

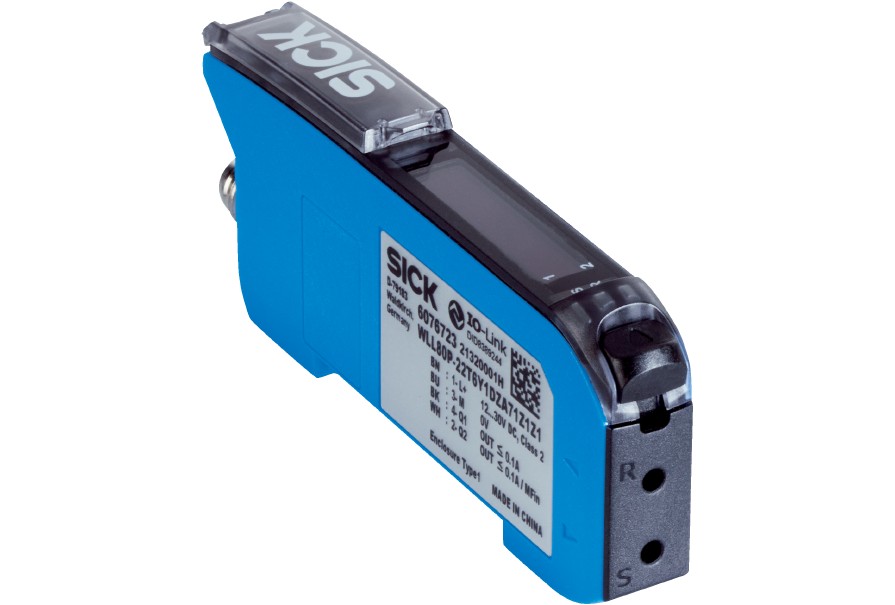

Оптоволоконні датчики WLL80

Загальний огляд

З оптико-електронним оптоволоконним підсилювачем WLL80 компанія SICK створює нове покоління підсилювачів для гнучкої інтеграції волоконної оптики в обмеженому просторі. Інтелектуальний WLL80 оснащений IO-Link і може зробити процеси ще більш ефективними за допомогою різних інтелектуальних завдань. Завдяки класу захисту IP54 він захищений від пилу і бризок води під час роботи. Безперервна адаптація порогових значень забезпечує хорошу продуктивність в довгостроковій перспективі з мінімальними вимогами до технічного обслуговування. На додаток до швидкого часу відгуку і високого діапазону виявлення, він характеризується гнучкою і зручною для користувача параметризацією через OLED-дисплей або IO-Link. Завдяки широкому асортименту оптоволоконних кабелів, WLL80 підходить для широкого спектру застосувань як в одиночній, так і в шинній версії, і може використовуватися в різних сферах.

Ваші переваги

• Швидке і надійне виявлення об'єктів
• Простий моніторинг і оптимальний зв'язок завдяки інтерфейсу IO-Link і Smart Tasks
• Надійне виявлення прозорих об'єктів завдяки безперервній адаптації порогу спрацьовування
• Високоточне виявлення переднього краю завдяки короткому часу відгуку до 16 мкс і точно регульованому гістерезису
• Зручна параметризація через меню OLED-дисплея
• Швидкий і простий монтаж
• Може використовуватися в будь-якому місці завдяки широкому асортименту волоконної оптики

З першого погляду

• Час спрацьовування до 16 мкс
• Дальність спрацьовування до 20 м (наскрізна система); до 1,4 м (безконтактна система)
• Ступінь захисту IP54
• OLED дисплей з відображенням тексту на різних мовах
• Автономна версія з IO-Link
• Функції діагностики та інтелектуальні завдання
• Регульований гістерезис і безперервна порогова адаптація
• Доступна шинна версія

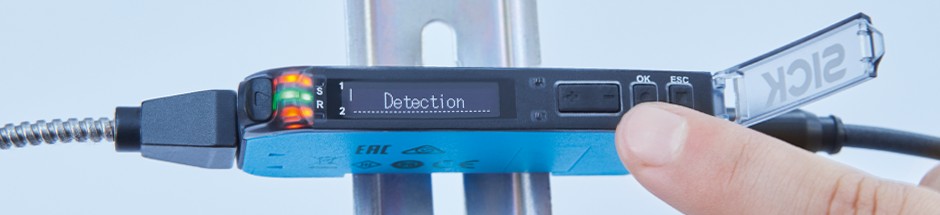

Зручна для користувача параметризація прямо на пристрої

Завдяки чіткому OLED-дисплею WLL80 можна легко налаштувати безпосередньо на датчику. Меню пропонує інтуїтивно зрозуміле управління за допомогою кнопки, розташованої збоку дисплея. Це означає, що оптично волоконний підсилювач може бути повторно параметризований на місці і легко адаптований до відповідних умов. Меню доступне англійською, німецькою, китайською, японською та корейською мовами, що дозволяє правильно керувати пристроєм в різних мовних зонах.
Зручно: працівники можуть регулювати налаштування датчиків безпосередньо в системі та отримувати візуальний зворотній зв'язок за допомогою дисплея та світлодіодів стану. Практично: дисплей робить можливим прямий моніторинг процесу на датчику. Багатомовність: меню доступне німецькою, англійською, китайською, японською та корейською мовами. OLED-дисплей забезпечує зручне управління WLL80 і дозволяє швидко і легко адаптуватися до мінливих умов на об'єкті.

Найсучасніші комунікаційні інтерфейси для одиночного або шинного використання

WLL80 має сучасний інтерфейс IO-Link для зв'язку. Це зменшує кількість необхідних кабелів і забезпечує ефективний двонаправлений обмін даними між датчиком і системою установки. Це дозволяє здійснювати автоматичну параметризацію і безперервний моніторинг WLL80 в режимі реального часу. Оптоволоконний підсилювач може використовуватися як окремий датчик або в шині. Інтерфейс шини дозволяє об'єднати кілька датчиків в мережу через протокол шини на основі Ethernet за допомогою комунікаційного шлюзу WI180C. Вбудована завадостійка логіка запобігає взаємним перешкодам між датчиками.

Швидка дистанційна параметризація: заздалегідь визначені налаштування можуть бути передані на WLL80 через IO-Link. Моніторинг в реальному часі: технологічні дані WLL80 можуть безперервно контролюватися для безпечної роботи і мінімального часу простою. Паралельне використання: кілька оптоволоконних підсилювачів можуть бути об'єднані в мережу в одному додатку через внутрішню шину зв'язку - без перешкод один для одного.

Завдяки сучасній технології IO-Link, швидка параметризація, отримання даних з датчиків в режимі реального часу і простий пошук несправностей значно скорочують час і зусилля, необхідні для установки і обслуговування WLL80.

Широкий спектр функцій для максимальної гнучкості у використанні

WLL80 може використовуватися як фотоелектричний датчик з наскрізним променем або фотоелектричний дифузний датчик наближення. Для максимальної безпеки експлуатації механічні елементи вказують, чи правильно закріплені волокна в підсилювачі. Інтелектуальний датчик має ряд інтелектуальних завдань, які забезпечують високу ефективність і найкращу якість результатів виявлення. Заздалегідь визначені конфігурації параметрів для конкретних застосувань - так звані завдання - забезпечують надійне виявлення швидких, невеликих або прозорих об'єктів, а також точне виявлення країв. Дані датчика також можуть бути використані для прогнозування технічного обслуговування і функцій IoT.

Інтелектуальний і потужний - WLL80 забезпечує незмінно якісні результати виявлення завдяки інтелектуальним завданням і корисним діагностичним функціям.

Застосування

• Виявлення друкованих плат
• Контроль положення захвату
• Вимірювання рівня в пляшці
• Направляюча кромки з волокнистими решітками

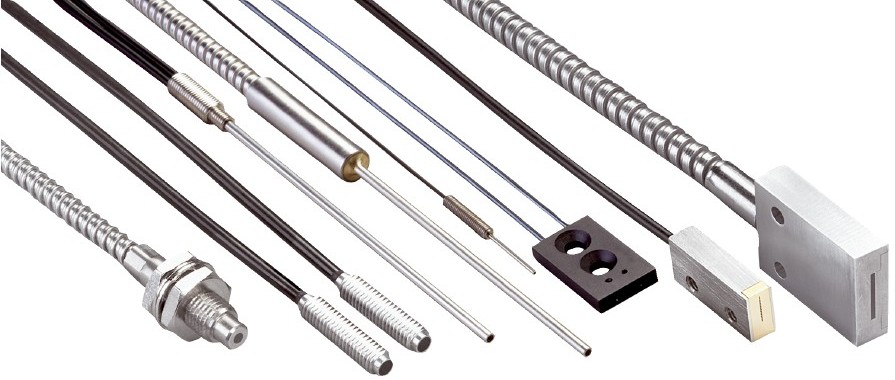

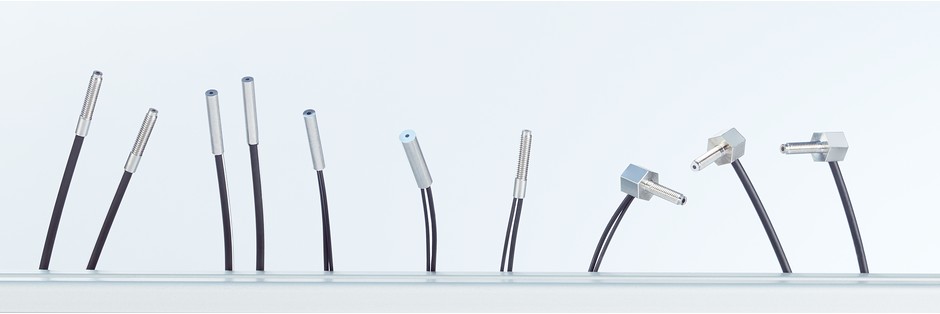

Оптоволоконні кабелі LLX

Загальний огляд

Особливі умови навколишнього середовища вимагають особливих рішень. Поширеною причиною використання оптоволоконних датчиків є обмежений простір для встановлення. Волокна від SICK можуть бути гнучко прокладені в найвіддаленіших місцях виявлення. Вони не займають багато місця і можуть бути змонтовані практично в будь-якому місці завдяки мініатюрним розмірам кінцевих гільз. Асортимент продукції структурований таким чином, що дозволяє швидко створювати нові варіанти, а також пропонує відмінне співвідношення ціна/якість. У поєднанні з оптоволоконними датчиками SICK волокна можуть бути використані для найширшого спектру завдань виявлення, включаючи суворі вимоги до точності.

Ваші переваги

• Простий монтаж
• Рішення для важкодоступних місць монтажу
• Високий ступінь економічної ефективності
• Компактне машинобудування завдяки мінімальним вимогам до місця розташування волокон
• Рішення для широкого спектру завдань виявлення

З першого погляду

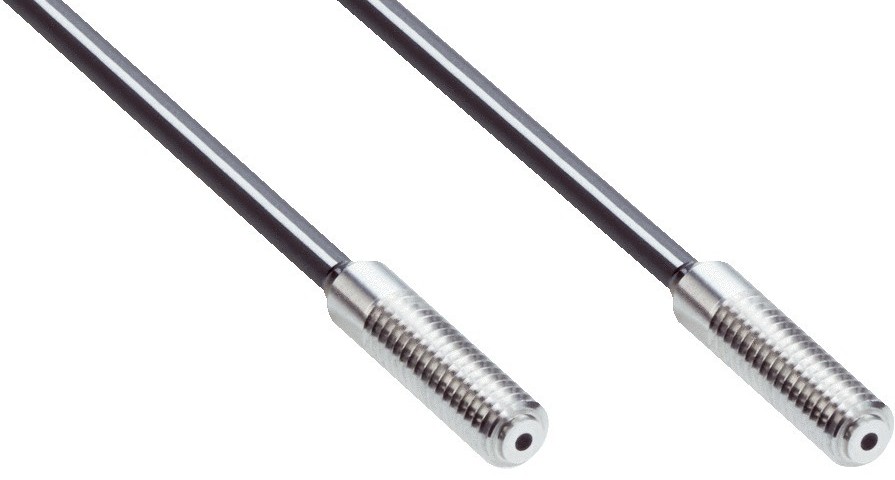

• Доступні головки з різьбленням та гладкі гільзи
• Доступне осьове і радіальне вирівнювання оптично волоконної головки
• Оптично волоконні головки з мініатюрними розмірами
• Довжини волокон, що залежать від умов навколишнього середовища
• Асортимент продукції постійно розширюється за рахунок нових варіантів
• Відмінне співвідношення ціна/якість

Рішення для широкого спектру завдань виявлення та ситуацій встановлення

Оптоволоконні датчики можуть використовуватися в умовах обмеженого простору - як в умовах невеликого монтажного простору, так і при складних завданнях виявлення. оптоволоконні датчики LLX від SICK направляють випромінюване світло відповідного оптоволоконного датчика в будь-яке місце виявлення, незалежно від того, наскільки воно мале, і назад для оцінки. Оптоволоконні датчики SICK забезпечують високий ступінь налаштування параметрів для будь-якого застосування, що робить їх дуже гнучкими у багатьох аспектах.

Крихітні оптоволоконні головки з мінімальним діаметром гільзи до 1,5 мм також можуть бути розміщені в дуже тісному монтажному просторі - важлива особливість датчиків у нових, все більш компактних машинах. У поєднанні з оптоволоконними датчиками SICK для оцінки сигналів, волокна є ідеальним рішенням для найширшого спектру завдань виявлення, навіть із суворими вимогами до точності. Асортимент оптоволоконних датчиків LLX пропонує як наскрізні, так і фотоелектричні датчики з гладкими гільзами або різьбовими головками. Ви також можете вибрати між осьовими і радіальними кутовими оптоволоконними головками. Крім того, можливе безпроблемне регулювання довжини оптоволокна при необхідності при відмінному співвідношенні ціни і якості.

Завдяки невеликим розмірам оптоволоконних головок датчики можна використовувати навіть в умовах обмеженого простору. Разом з відповідними оптоволоконними датчиками можна вирішувати різні завдання, причому за розумною ціною. Це дозволяє автоматизувати компактні конструкції машин з високою ефективністю.

Застосування

• Завдання виявлення, що виходять за рамки повної автоматизації виробництва та логістики
• Всі додатки для виявлення присутності, які займають мало місця при установці і вимагають гнучких рішень
• Електроніка та сонячна енергетика
• Машинобудування
• Споживчі товари

Оптоволоконні кабелі LL3

Загальний огляд

Для будь-якого сенсорного рішення, орієнтованого на застосування, необхідно вибрати відповідний оптоволоконний кабель. Широкий асортимент оптоволоконних кабелів SICK, виготовлених з пластикових і скляних волокон, дозволяє створювати оптимальні рішення для автоматизації. Це стосується, зокрема, завдань, для яких оптоволоконний кабель вимагає адаптації до конкретного застосування, де гнучкий монтаж кабелю має вирішальне значення, де переважають високі температури або важлива певна сумісність матеріалів. У той час як волокна пластикових оптоволоконних кабелів характеризуються, серед іншого, найменшим радіусом вигину і максимальною гнучкістю, а також можуть бути вкорочені до будь-якої довжини, скляні оптоволоконні кабелі більш хімічно стійкі і придатні для більш високого температурного діапазону. Широкий вибір кінцевих гільз або індивідуальних спеціальних гільз забезпечує практично будь-які можливості монтажу. Залежно від застосування, захисна оболонка оптоволоконного кабелю може бути виготовлена з пластику, металу або тефлону для захисту від впливу агресивних хімічних речовин.

Ваші переваги

• Дуже великий вибір оптоволоконних кабелів з пластиковими і скляними волокнами, що дає користувачам більшу гнучкість застосування
• Стійкість до пошкоджень, викликаних механічними і хімічними впливами, а також високими температурами
• Для виявлення об'єктів, поверхонь, передніх кромок і рівнів рідини

З першого погляду

• Дуже великий вибір пластикових і скляних оптоволоконних кабелів.
• Оптоволоконні кабелі, стійкі до хімічних речовин і високих температур
• Різьбові та гладкі гільзи, смуги світла (масив), версії з відбиттям 90° доступні
• Сфокусована оптика
• Пластикова, захисна металева або тефлонова оболонка

Застосування

• Виявлення друкованих плат
• Безпечне виявлення в обмеженому просторі, без перешкод
• Виявлення подвійного шару сонячних пластин при виробництві пластин
• Контроль положення захвату
• Контроль якості та положення на конвеєрних стрічках
• Надійне виявлення наявності напівпровідникових мікросхем на лотках

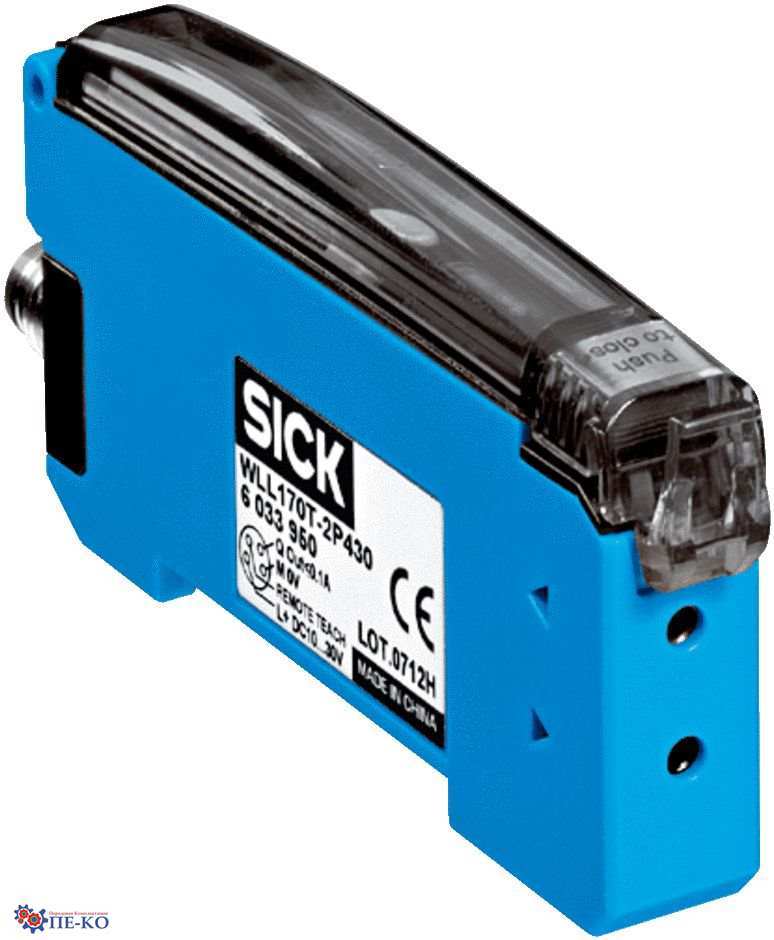

Волоконно-оптичні датчики WLL170-2

Загальний огляд

Сімейство оптоволоконних фотоелектричних датчиків WLL170-2 має стандартну операційну систему, яка особливо підходить для базових застосувань, але може використовуватися, коли вирішальне значення має швидкий час відгуку. Існує кілька варіантів. Версія WLL170(T) оптимізована для ряду ключових застосувань, таких як виявлення дуже маленьких об'єктів, кольорових міток або прозорих об'єктів. WLL170T-2 - це версія з можливістю навчання, де поріг спрацьовування може бути встановлений або автоматично натисканням кнопки, або за допомогою кабелю. На відміну від нього, WLL170-2 має ручне регулювання порогу спрацьовування за допомогою потенціометра. Обидві моделі доступні у високошвидкісній версії з частотою перемикання 10 кГц для надзвичайно швидкого часу відгуку. Для оптимального виявлення колірних контрастів можна вибрати між пристроями з червоним або зеленим світлодіодним випромінювачем. Завдання виявлення вирішуються безпечно і надійно за допомогою оптоволоконних кабелів серії LL3.

Ваші переваги

• Низькі витрати на установку завдяки короткому часу введення в експлуатацію
• Гнучкі режими навчання дозволяють налаштувати датчик відповідно до конкретного застосування
• Випромінюване світло ідеально підходить для виявлення кольору або контрасту
• Легке програмування за допомогою простого регулювання потенціометра і перемикача

З першого погляду

• Швидкий час відгуку (50 мкс)
• Регулювання порогу спрацьовування за допомогою потенціометра або навчання за допомогою кнопки або кабелю
• Чотири різних режими навчання
• Червоний або зелений світлодіодний випромінювач
