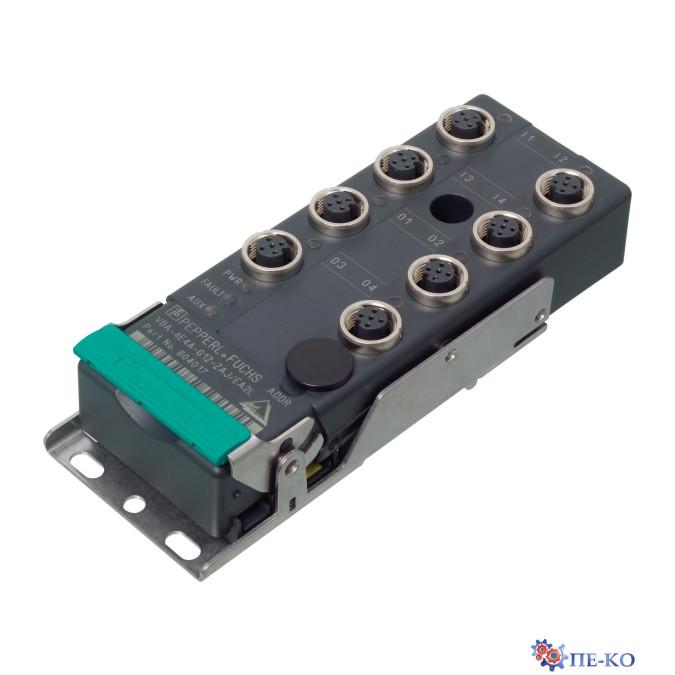

Плоский модуль G12, 4 входи (PNP) і 4 електронних виходи
| Тип вузла | Стандартний вузол | |
| Специфікація AS-інтерфейсу | V3.0 | |
| Необхідна специфікація шлюзу | ≥ V2.1 | |
| Профіль | S-7.F | |
| Код вводу-виводу | 7 | |
| Ідентифікаційний код | F | |
| Код ID1 | F | |
| ID2 код | E | |
| Ступінь захисту | IP67 | |
| Підключення | Метод проколювання кабелю плоский кабель жовтий/плоский кабель чорний входи/виходи: Круглий роз'єм M12 | |
| Матеріал | ||
| Корпус | PBT | |
| Номер/тип | 4 електронних виходи, PNP, захист від перевантаження та короткого замикання | |
| Живлення | від зовнішньої допоміжної напруги UAUX | |
| Напруга | ≥ (UAUX - 0.5 V) | |
| Струм | 2 А на вихід 6 A всього (ТБ ≤ 40 °C) 4 Всього (ТБ ≤ 70 °C) | |
| Температура навколишнього середовища | -25 ... 70 °C (-13 ... 158 °F) | |
| Температура зберігання | -25 ... 85 °C (-13 ... 185 °F) | |
| Відносна вологість повітря | 85 %, без конденсації | |
| Висота над рівнем моря | ≤ 2000 м над рівнем моря | |
| Ударостійкість і стійкість до ударів | 30 g, 11 мс у 6 просторових напрямках 3 удари 10 g, 16 мс в 6 просторових напрямках 1000 ударів | |
| Вібростійкість | 0,75 мм 10 ... 57 Гц, 5 g 57 ... 150 Гц, 20 циклів | |
| Ступінь забруднення | 3 | |
| Світлодіод FAULT | індикація помилки; червоний світлодіод червоний: помилка зв'язку або адреса дорівнює 0 червоне миготіння: перевантаження живлення або виходів датчика | |
| Світлодіод PWR | AS-напруга інтерфейсу; зелений світлодіод зелений: напруга в нормі блимає зеленим: адреса 0 | |
| Світлодіод AUX | зовн. допоміжна напруга UAUX подвійний зелений/червоний світлодіод зелений: напруга в нормі червоний: зворотна напруга | |
| Світлодіод IN | стан перемикання (вхід); 4 світлодіод жовтого кольору | |
| Світлодіод OUT | Стан перемикання (вихід); 4 жовті/червоні світлодіоди Жовтий: вихід активний Червоний: перевантаження виходу | |
| Допоміжна напруга (вихід) | UAUX | 24 В DC ± 15 % PELV |
| Номінальна робоча напруга | Ue | 26,5 ... 31,6 В від AS-інтерфейсу |
| Номінальний робочий струм | Ie | ≤ 40 мА |
| Клас захисту | III | |
| Захист від перенапруги | UAUX, Uв: Категорія перенапруги III, безпечні ізольовані джерела живлення. Захисна наднизька напруга, що живляться від мережі до 300 В змінного струму з нейтраллю |
Уявіть собі, що ви будуєте складну автоматизовану систему, наприклад, конвеєр на заводі. Традиційно, вам довелося б прокладати величезну кількість кабелів до кожного датчика чи виконавчого механізму (як от двигун або світлова завіса). Це призводить до плутанини, високих витрат на монтаж і труднощів у пошуку несправностей. Саме тут на допомогу приходить AS-Interface - це промислова мережа, розроблена спеціально для простого, гнучкого та надійного підключення найнижчого рівня пристроїв вводу/виводу.
Головна ідея AS-Interface - максимально спростити систему керування, значно зменшити кількість проводки та витрати на встановлення. Вона дозволяє підключати різноманітні пристрої, такі як дискретні вводи/виводи, датчики, аналогові сигнали, системи безпеки, енкодери та кнопки аварійної зупинки, використовуючи єдиний двожильний кабель. Цей кабель не лише передає дані, а й живить підключені пристрої, що робить інсталяцію дуже ефективною і запобігає помилкам полярності завдяки особливій конструкції кабелю та роз'ємів. Це допомагає зробити автоматизацію більш продуктивною.
Pepperl+Fuchs пропонує широкий спектр обладнання для побудови AS-Interface мереж, охоплюючи всі необхідні компоненти.
Це "робочі конячки" системи, які підключають ваші датчики та виконавчі механізми до AS-i кабелю. Вони бувають різних типів для польового монтажу та монтажу в шафах керування.
Для польового монтажу, тобто безпосередньо на машині чи в зоні виробництва, пропонуються міцні модулі з високим ступенем захисту від пилу та вологи. Наприклад, модулі серії G10 дуже компактні, мають суцільний корпус і легко монтуються навіть у важкодоступних місцях - достатньо вставити кабель, закрити кришку і затягнути гвинт. Модулі G11 та G12 мають інноваційну концепцію ущільнення та круглий або плоский корпус, які легко підключаються та замінюються без інструментів або з мінімальним їх використанням. Модулі G4 дозволяють акуратно прокладати кабелі знизу, а G20 спеціально розроблені для керування роликами постійного струму на конвеєрах, що дуже ефективно для економії енергії.
Для монтажу в шафах керування, де простір теж обмежений, доступні модулі з вузьким профілем. Наприклад, модулі KE5 та KE1 забезпечують економію місця до 50%. Вони мають знімні, кодовані за кольором клеми для легкого підключення проводів до 14 AWG та світлодіоди для діагностики, що спрощує пошук несправностей і максимізує час роботи системи.
Шлюзи - це "перекладачі" між ASi мережею та системами вищого рівня, такими як програмовані логічні контролери (ПЛК). Pepperl+Fuchs пропонує шлюзи для всіх стандартних шин, таких як Ethernet/IP, Profinet, PROFIBUS та DeviceNet. Вони керують системою AS-Interface та роблять дані доступними для ПЛК. Є стандартні шлюзи, які можуть керувати до 62 пристроями в одній мережі або 124 пристроями у подвійній, та оснащені РК-дисплеєм для діагностики. Також існують шлюзи безпеки, які є ключовими для інтеграції систем безпеки.
Блоки живлення є невід'ємною частиною будь-якої AS-Interface мережі, оскільки вони забезпечують живлення та передачу даних по одному кабелю. Мережа AS-Interface працює на напрузі 30,5 В постійного струму, а джерела живлення доступні з вихідним струмом від приблизно 2,8 А до 8 А. Існують інструменти, які допомагають користувачам обрати правильне джерело живлення та перевірити його конфігурацію.
Однією з найсильніших сторін AS-Interface від Pepperl+Fuchs є інтегрована безпека - "Safety at Work". Ця система дозволяє швидко впроваджувати системи безпеки, які відповідають найвищим стандартам, таким як PLe, SIL3 та EN ISO 13849. Вона дозволяє передавати безпечні та небезпечні дані по одному кабелю, що значно спрощує проводку і діагностику, усуваючи необхідність у складних реле безпеки або навіть окремих ПЛК безпеки для багатьох завдань. Це робить систему "інвестиційно безпечною", оскільки її можна додати до будь-якої існуючої мережі ASі, старої чи нової.
Серед компонентів безпеки є монітори та реле безпеки, які можуть працювати як самостійні пристрої або інтегруватися зі шлюзами. Наприклад, монітори KE4 можуть замінити мікро-ПЛК безпеки. Існують спеціальні модулі вводу/виводу безпеки, що підключають контакти сухого ходу для аварійних вимикачів та дверних вимикачів, а також модулі для безпечних виходів. Всі ці модулі розроблені з резервуванням для відповідності високим стандартам безпеки.
Також пропонується широкий асортимент вимикачів безпеки, які безпосередньо підключаються до мережі AS-Interface. Це включає кнопки аварійної зупинки (з інтегрованим модулем AS-Interface), безпечні магнітні дверні вимикачі для рухомих огороджень, вимикачі блокування дверей, що запобігають роботі машини у випадку небезпеки, та вимикачі дозволу, які дозволяють операторам входити в небезпечну зону, зберігаючи контроль над машиною.
Для повної збірки AS-i мережі Pepperl+Fuchs надає всі необхідні аксесуари: з'єднувачі M8 та M12, термінатори, повторювачі, розгалужувачі та ручні програматори. Жовтий плоский кабель є рекомендованим для AS-інтерфесу, оскільки він забезпечує ефективний монтаж, правильну полярність завдяки механічному ключу і оптимальну електричну продуктивність. Завдяки термінаторам, довжина сегмента може бути збільшена зі 100 м до 200 м, а за допомогою повторювачів загальна довжина мережі може сягати до 1000 м.
Ручний програматор є найпростішим способом присвоєння адрес модулям AS-Interface, а також може використовуватися для діагностики, читання профілю модуля, встановлення параметрів та перевірки входів/виходів.
Підсумовуючи, використання AS-Interface від Pepperl+Fuchs пропонує численні переваги:
