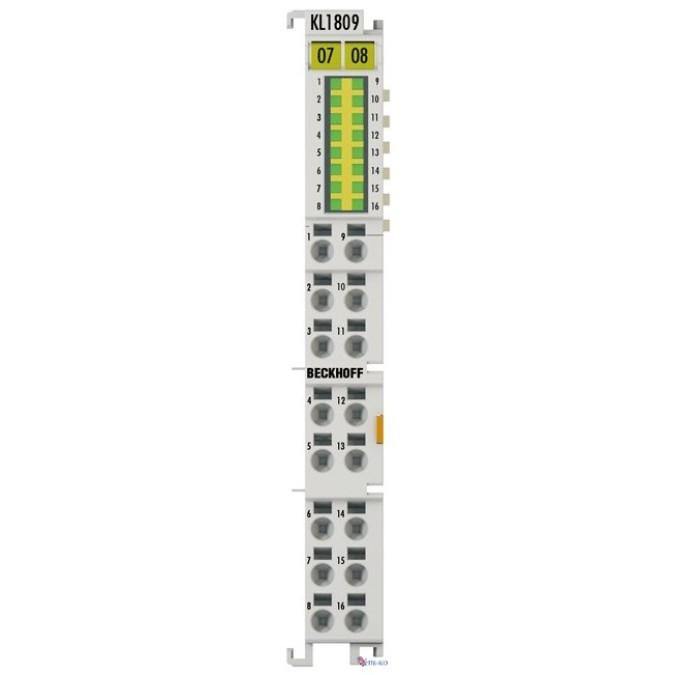

Цифровий вхідний термінал KL1809 отримує двійкові керуючі сигнали 24 В постійного струму з рівня процесу та передає їх у електрично ізольованій формі на блок автоматизації вищого рівня. Термінал шини містить шістнадцять каналів, стани сигналів яких індикуються світлодіодами. Силові контакти підключаються через. У KL1809 опорним заземленням для всіх входів є контакт живлення 0 В постійного струму.
Термінальний модуль шини, 16-канальний цифровий вхід, напруга живлення 24 В постійного струму, 3 мс
| Технічні дані | KL1809 |
|---|---|
| Технологія підключення | 1-провідний |
| Специфікація | EN 61131-2, тип 1/3 |
| Кількість входів | 16 |
| Номінальна напруга | 24 В постійного струму ( -15%/+20%) |
| Напруга сигналу «0» | -3…+5 В (EN 61131-2, тип 1/3) ) |
| Напруга сигналу «1» | 11…30 В (EN 61131-2, тип 3) |
| Вхідний фільтр | Тип. 3,0 мс |
| Вхідний струм | Тип. 3 мА (EN 61131-2, тип 3) |
| Струм споживання K-bus | Тип. 20 мА |
| Струм споживання силовими контактами | Тип. 4 мА + навантаження |
| Електрична ізоляція | 500 В (K-bus/потенціал поля) |
| Бітова ширина в образі процесу | 16 входів |
| Конфігурація | Немає адреси чи налаштування конфігурації |
| Вага | Прибл. 60 г |
| Температура експлуатації/зберігання | -25…+60°C/-40…+85°C |
| Відносна вологість | 95%, без конденсації |
| Стійкість до вібрації та ударів | Відповідає EN 60068- 2-6/EN 60068-2-27 |
| Стійкість до електромагнітної сумісності/випромінювання | Відповідає EN 61000-6-2/EN 61000-6-4 |
| Ступінь захисту/поз. встановлення | IP20/змінний (див. документацію) |
| Схвалення/маркування | CE, UL, ATEX, IECEx , DNV GL |
| Маркування Ex | ATEX: II 3 G Ex ec IIC T4 Gc IECEx: Ex ec IIC T4 Gc |
